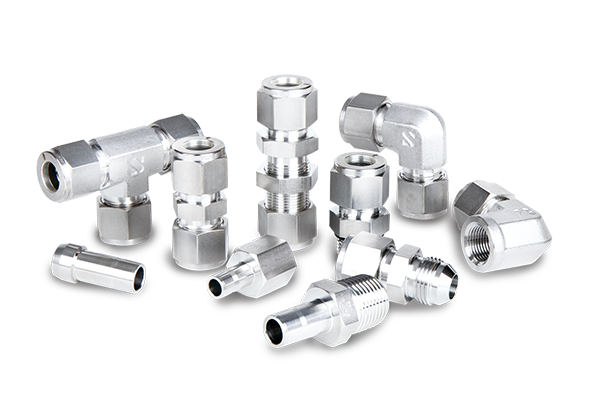

اتصالات ابزار دقیق یا کانکتور ابزار دقیق چیست؟

اتصالات ابزار دقیق در صنایع گوناگون با نام instrument tube fittings نیز شناخته می شود. همچنین برای اتصالات ابزار دقیق از نام های: کانکتور ابزار دقیق، اتصالات تیوب ابزار دقیق، تیوب فیتینگ، اتصالات تیوب کاری نیز استفاده می شود.

اتصالات ابزار دقیق یا کانکتورهای ابزار دقیق قطعاتی هستند که برای اتصال و هدایت سیالات، گازها و سایر مواد در سیستم ‌ها استفاده می‌شوند. این اتصالات معمولاً از جنس استیل ضد زنگ ساخته می‌شوند و در صنایع مختلفی مانند نفت، گاز، پتروشیمی، دارویی و غذایی کاربرد دارند.

اتصالات ابزار دقیق به طور کلی به سه دسته تقسیم می شوند:

اتصالات مکانیکی : شامل سربند ها، پیچ و مهره ها و جوشکاری می باشد.
اتصالات الکتریکی: شامل سوکت ها، کاکتورها و سیم کشی می باشد.
اتصالات هیدرولیکی: از این اتصالات به منظور انتقال مایعات در سیستم های هیدرولیکی استفاده می شود.

در سیستم هایی که به کنترل دقیق و همین طور اندازه گیری جریان سیال یا گاز نیاز دارند، اغلب از تیوب فیتینگ ها مانند فلومتر ها، فشار سنج ها و شیر های کنترل استفاده می شود.

اتصالات ابزار دقیق در اندازه ها و مدل های متوع با جنس های متفاوتی تولید می شوند تا بتوانند متناسب با اندازه و نیاز سیستم های گوناگون پایپینگ یا لوله کشی باشند.

ویژگی های اتصالات ابزار دقیق یا تیوب فیتینگ

تحمل فشار و دمای بالا: یکی از مهمترین ویژگی های اتصالات ابزار دقیق، تحمل در برابر فشارها و دما های بالا می باشد. به همین خاطر می توان از این کانکتور ها در سیستم هایی با شرایط سخت نیز استفاده کرد.

مقاومت در برابر خوردگی: جنس استیل ضد زنگ این اتصالات، مقاومت بالایی در برابر خوردگی ایجاد می‌کند و آن‌ها را برای استفاده در محیط ‌های خورنده مناسب می‌سازد.

ایجاد اتصالات محکم و آب ‌بندی شده: این اتصالات به گونه‌ای طراحی شده‌اند که اتصالاتی بسیار محکم و آب‌بندی شده ایجاد کنند و از نشت سیالات جلوگیری کنند.

انعطاف‌پذیری و سهولت در نصب: اتصالات ابزار دقیق به دلیل طراحی متنوع، امکان نصب و تعویض آسان را فراهم می‌کنند. این اتصالات بدون اینکه به لوله ها آسیب وارد کنند به آسانی جدا و مجدد نصب می شوند. که همین امر موجب ایجاد تغییرات یا تمیرات سریع در سیستم های پایپینگ می شود.

اغلب در صنعت هایی که ایمنی و دقت در آنها امری بسیار مهم به حساب می آید، از تیوب فیتینگ استفاده می شود. مانند پالایشگاه ها، کارخانجات شیمیایی و همین طور تاسیسات تولید برق.

این اتصالات به طور کلی در شرایطی که دقت، ایمنی و قابل اعتماد بودن مهم باشد، مورد استفاده قرار می گیرند. با بکارگیری اتصالات ابزار دقیق مطمئن می شوید که انتقال گاز ها یا مایعات در سیستم های پیچیده و سخت نیز به طور کامل و بدون هیچ نشتی انجام می شود.

مشخصات فنی اتصالات ابزار دقیق

اتصالات ابزار دقیق از مشخصات مختلفی برخوردارند، که این اتصالات اغلب از سه بخش اصلی تشکیل شده اند:

بدنه اتصال:

بخش اصلی سیستم، بدنه اتصال می باشد و اغلب از فولاد ضد زنگ، برنج و یا سایر موادی که مقاومت بالایی در مقابل خوردگی دارند، تولید می شوند. و شامل یک سری است که به لوله وصل می شود.

فرول:

فرول‌ ها حلقه کوچک و استوانه ‌ای شکل هستند و از جنس‌های مختلفی مانند استیل ضد زنگ، برنج و سایر آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند. این قطعه در داخل لوله قرار می‌گیرد و با فشرده شدن توسط مهره، لوله را محکم در جای خود نگه می‌دارد. فرول یک آب‌ بندی محکم بین لوله و بدنه اتصال ایجاد می کند که از نشت سیال جلوگیری می شود.

مهره:

برای ایجاد استحکام بین لوله و بدنه اتصال، از مهره استفاده می شود. این مهره فرول ها را بر روی لوله فشرده می کند تا اتصال مطمئن و بدون هیج رطوبتی به وجود آید.

مزایای اتصالات یا تجهیزات ابزاردقیق

یکی از مزایای مهم و اساسی اتصالات ابزار دقیق ایفای نقش مهم در عملکرد ایمن و کارآمد سیستم های لوله کشی می باشد. این اتصالات موجب ایجاد یک اتصال امن و بدون نشتی می شوند، همین طور فشار و دما های بالا را تحمل می کنند. یکی دیگر از مزایای اتصالات ابزار دقیق انعطاف پذیری بالا و سهولت در نصب و نگهداری می باشد. از این نوع اتصالات در صنایعی که نیاز به کنترل دقیق سیال یا گاز و اندازه گیری دارد، به عنوان تجهیزات ضروری مورد استفاده قرار می گیرد.

انواع اتصالات ابزاردقیق یا کانکتورهای ابزاردقیق یا تیوب فیتینگ

اتصالات ابزار دقیق دارای انواع مختلفی برای اتصال و درزگیری لوله ها می باشند. انواع آنها عبارتند از:

اتصالات جوشی (Welded Fittings)
اتصالات فلر (Flare Fittings)
اتصالات مکانیکی (Bite-Type Fittings)
اتصالات فشاری (Compression Fittings)
اتصالات دندانه دار (Threaded Fittings)
اتصالات فشاری سریع (Push-to-Connect Fittings)
اتصالات قطع سریع (Quick Disconnect Fittings,Quick Connection)

اتصالات ابزار دقیق در انواع گوناگونی مثل اتصالات زانو، اتصالات سه راهی، اتصالات مستقیم، اتصالات چهار راه و اتصالات دو سر مهره وجود دارند تا بتواند نیاز سیستم ها را برطرف کنند. در صنایع نفت و گاز، داروسازی، فراوری شیمیایی، تولید برق و … از این موارد استفاده می شود.

انواع جنس بدنه اتصالات ابزار دقیق :

استنلس استیل، SS304L ، SS316L، برنج ، Brass ، کربن استیل ، آلیاژ نیکل و مس مونل، آلیاژ ۴۰۰ Monel

انوع اتصالات ابزار دقیق :

اتصال PT، اتصال BSPT ، اتصال NPT ، اتصال BSPP ، اتصال BF ، اتصال Unified ، اتصال SAE/MS ، اتصال جوشی ، اتصال تیوب OD

محدوده سایز اتصالات ابزار دقیق :

16/1 اینچ تا 2 اینچ (2 میلیمتر تا 38 میلیمتر)

لوله های سیستم های ابزار دقیق و انتقال حرارت (TUBE) :

این لوله ها که عموما با نام تیوب شناخته می شوند اغلب از جنس استنلس استیل، فولاد، مس و آلیاژ های مربوطه می باشند و برای وسایل ابزار دقیق و دستگاه های انتقال حرارت کاربرد دارد. تیوب ها بر اساس قطر خارجی و ضخامت بر حسب میلیمتر یا اینچ مشخص می شود.

اندازه های تیوب براساس اينچ : “1/8 ، “1/4 ، ” 3/8 ، “1/2 ، “5/8 ، “3/4 ، “1 و …
اندازه هاي تیوب بر اساس ميليمتر: 4 ، 6 ، 8 ، 10 ، 12 ، 14 ، 16 ، 18 ، 20 ، 25 ، 32 ، 40 و …
